Kifüggeszthető menekülési és kiürítési terv

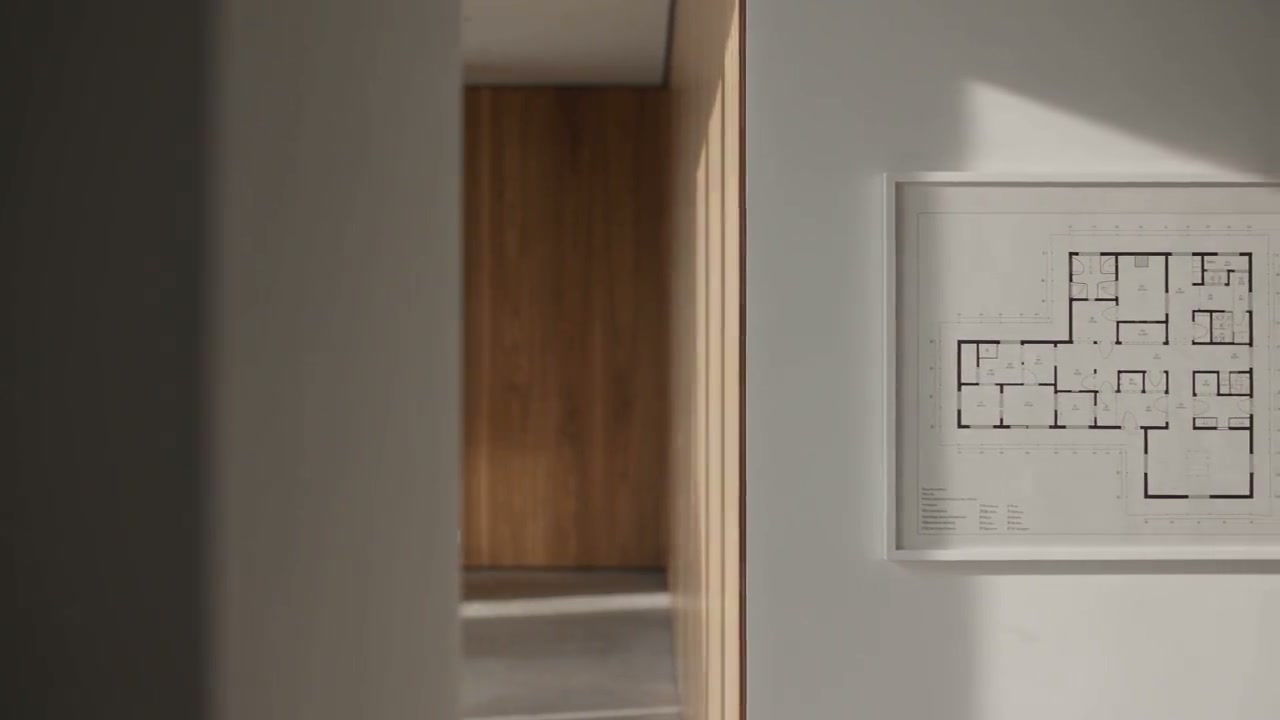

Menekülési terv a falon: a gyors tájékozódásért

A kifüggeszthető menekülési terv olyan olvasónak is szól, aki először jár az épületben. Egy szállodai vendég, ügyfél vagy új munkatárs számára az alaprajznak rövid áttekintéssel is értelmezhetőnek kell lennie. A menekülési terv készítése ezért nem egyszerűen az építészeti terv kicsinyítését jelenti: a tájékozódást segítő információkat emeljük ki, a zavaró részleteket elhagyjuk.

A terv megmutatja az olvasó helyét, a menekülési irányokat és kijáratokat, valamint a helyszínhez tartozó fontos tűzvédelmi és elsősegély-információkat. A rajz és a rövid szöveges tájékoztatás együtt segíti az eligazodást. A szolgáltatás eredménye falra kihelyezhető, a konkrét épülethez és elhelyezéshez szerkesztett tervlap, amelynek nyomtatott kivitelét is előkészítjük.

A kihelyezési pont határozza meg a rajzot

Az „Ön itt áll” jelölés csak a hozzá tartozó kihelyezési helyen ad értelmes tájékoztatást. A menekülési alaprajz tájolását és a megjelenített területet ezért a néző helyzetével együtt egyeztetjük. Egy épületszint több folyosójára vagy egy szálloda különböző szobáiba nem feltétlenül tehető ugyanaz a rajz változtatás nélkül.

Az ajánlat előkészítésénél külön kezeljük az eltérő tervváltozatok és a nyomtatott példányok számát. Tíz kihelyezett tábla jelenthet tíz különböző helyzetre szerkesztett tervet, de lehet köztük azonos változat is. A pontos feladatot a kihelyezési jegyzék és az alaprajz alapján határozzuk meg. Ha a helyeket még nem választották ki, ennek egyeztetése is bekerülhet a megbízásba.

Többnyelvű menekülési tervek szállodákhoz és középületekhez

Magyar, angol és német nyelvű szövegezéssel is készítünk menekülési terveket. A nyelvi összeállítást az adott használói körhöz igazítjuk: más tájékoztatási igény jelentkezhet egy nemzetközi vendégkörű szálláshelyen és egy állandó munkatársak által használt irodában. A szükséges nyelveket és a helyszíni követelményeket az előkészítéskor tisztázzuk.

Folyosóra és közösségi térbe A3-as vagy nagyobb, szállodai szobába A4-es tervlap is választható. A méretet az alaprajz részletességével, a szöveg mennyiségével és a kihelyezési körülményekkel együtt vizsgáljuk. Több nyelv esetén különösen fontos, hogy a tájékoztatás olvasható maradjon. A véglegesítés előtt egyeztethető a tervlap elrendezése, a használt helyiségnevek és a megrendelői megnevezések is.

Kivitel és arculat a tűzvédelmi tartalomhoz igazítva

A kifüggeszthető kiürítési terv kérhető nyomtatásra előkészített digitális anyagként, továbbá laminált, habkartonra kasírozott vagy keretezett kivitelben. A kiválasztott megoldásnál a környezetet, a tisztíthatóságot, a tükröződést és a későbbi cserélhetőséget is érdemes figyelembe venni. A gyártás és a helyszíni kihelyezés tartalmát az ajánlatban külön rögzítjük.

A megrendelő logója és arculata megjelenhet a tervlapon, de a biztonsági jelölések felismerhetőségét és az olvashatóságot megőrizzük. Az arculati szerkesztés nem jelentheti a tűzvédelmi jelek tetszőleges átszínezését. A kész méretet, a nyelvi változatokat és a kivitelezési igényt együtt rögzítjük, hogy a jóváhagyott rajzhoz megfelelő nyomat készüljön.

Menekülési terv, tűzriadóterv és kiürítési számítás

A falra kerülő menekülési terv a használók tájékozódását szolgálja. A tűzriadóterv emellett a szervezet tűzeseti feladatait rendezi. A kiürítési tervezés és számítás pedig az épület kiürítési megoldásainak mérnöki vizsgálata. A három feladat kapcsolódik egymáshoz, de külön munkarészt jelent.

A kifüggeszthető terv szakmai hátteréhez az ISO 23601:2020 szabvány és a Kiürítés TvMI menekülési tervekkel foglalkozó I melléklete ad támpontot. A konkrét feladat tervezési keretét és a felhasználandó dokumentumokat a helyszín alapján egyeztetjük. Ha a rendelkezésre álló kiürítési megoldás nem tisztázott, előbb a szükséges mérnöki kérdéseket rendezzük; egy új nyomtatott alaprajz önmagában nem igazolja az útvonalak megfelelőségét.

Így indul a menekülési terv készítése és frissítése

Az előkészítés az alaprajzok, a meglévő tűzvédelmi dokumentáció és a kihelyezési igény áttekintésével indul. Meglévő épületnél tisztázzuk, szükséges-e helyszíni pontosítás. Ezután elkészülnek az egyeztetésre szánt tervváltozatok, majd a tartalom jóváhagyása után a végleges digitális lapok és a megrendelt nyomatok. A változatok azonosítása később a cserét is megkönnyíti.

Átalakítás, megváltozott útvonal vagy a kihelyezési pont áthelyezése esetén a meglévő menekülési tervet is áttekintjük. Az erről az oldalról indított ajánlatkérésben a kifüggeszthető menekülési terv feladata már ki van választva. Adja meg a helyszínt, a kihelyezési pontok és a tervezett táblák számát, a nyelveket és a kívánt kivitelt; a rajzok átadásának módját az egyeztetéskor pontosítjuk.
